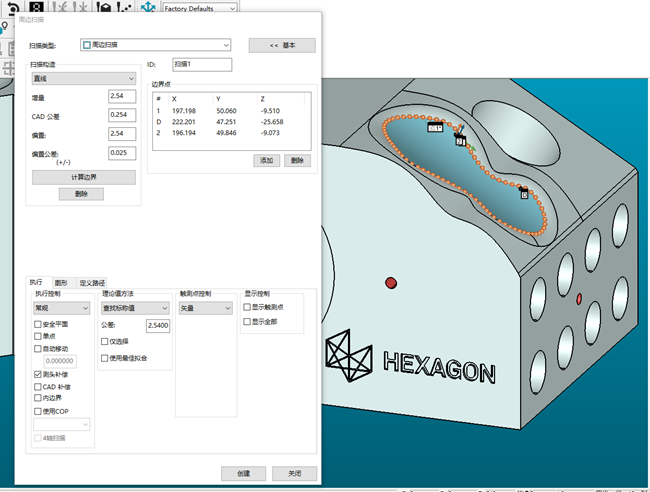

使用PC-DMIS2021之前的版本測量下圖所示的輪廓點，通常是使用DCC Scanning模塊，使用周邊掃描的命令進行測點的規劃。如果客戶沒有購入此模塊則需要付費購買模塊方可使用。
PC-DMIS2021增加了曲線陣列功能，讓用戶更容易實現點輪廓軌跡的編寫，且無需付費購買模塊，大大提升編程效率的同時也為客戶節約了一筆不小的費用。
1、建立好零件坐標系將模型與零件坐標系對齊

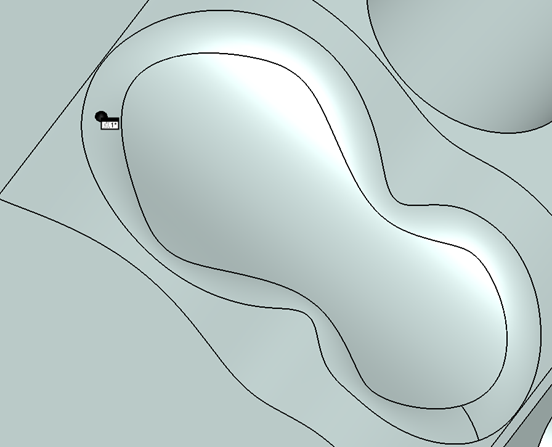

2、在需要取樣的曲線附近取一個矢量點

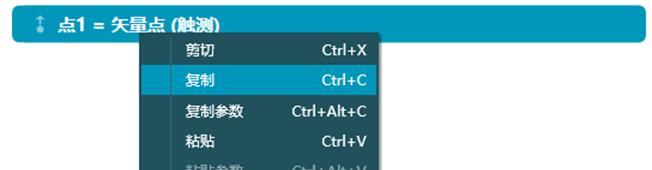

3、編輯窗口中選中需要陣列的點并復制目標
4、打開陣列窗口（可以從編輯菜單進入或快捷窗口進入）

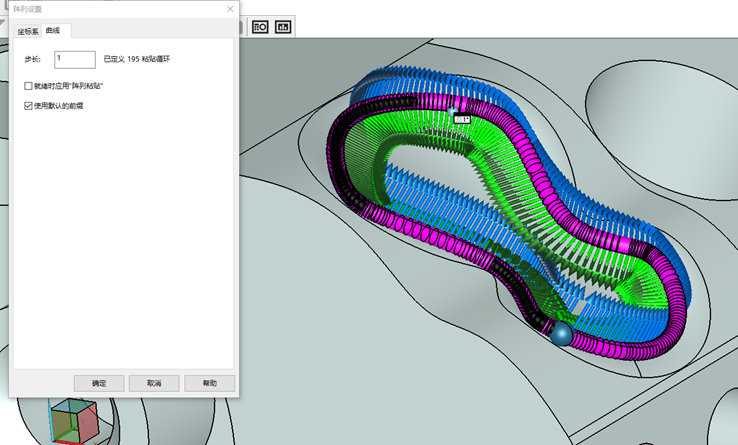

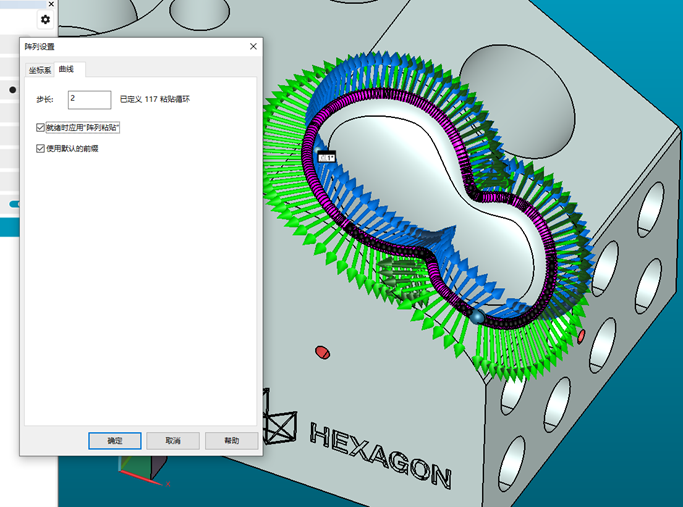

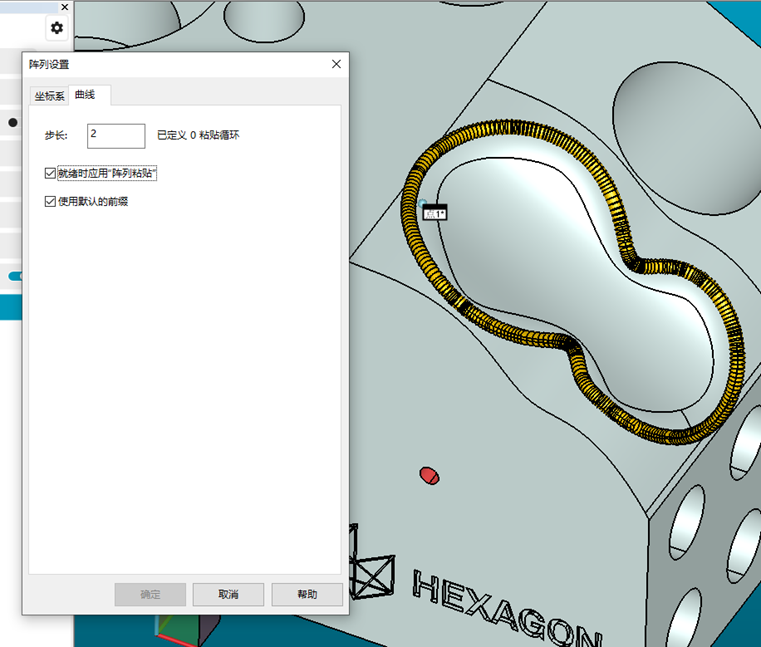

5、設置步長，勾選就緒時應用陣列粘貼，鼠標控制光標滑至參考曲線，出現圖示效果后，單擊左鍵

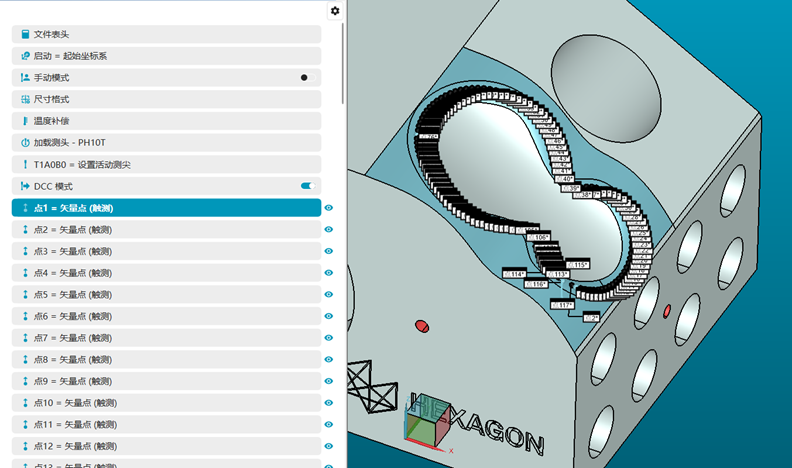

6、點擊確定生成點命令
曲線陣列在進行曲面或者曲線輪廓度的測點規劃時可以部分替代DCC Scanning中周邊掃描的功能，但是需要模型上有可以明顯識別的線條。曲線陣列的點分布位置為曲線線條上。
